सीवेज के लिए विद्युत चुम्बकीय प्रवाह मीटर

सीवेज के लिए विद्युत चुम्बकीय प्रवाह मीटर

विद्युत चुम्बकीय प्रवाहमापी रासायनिक योजक, स्पंज सिटी, जल आपूर्ति और जल निकासी, जल संरक्षण सिंचाई, जल उपचार, सीवेज उपचार (पर्यावरण संरक्षण सीवेज नियंत्रण, रासायनिक सीवेज, इलेक्ट्रोप्लेटिंग) जैसे औद्योगिक और कृषि उत्पादन कंपनियों की प्रक्रिया प्रवाह माप और नियंत्रण पर लागू होता है। मानक विन्यास के रूप में 485 संचार फ़ंक्शन के साथ सीवेज), पेपर पल्प (लुगदी), घोल, फार्मास्युटिकल कच्चे माल, भोजन, आदि। CN9



माप सटीकता: ± 0.मापे गए मान का 5 प्रतिशत (प्रवाह दर 1 मी/सेकेंड से अधिक या उसके बराबर);± 0.5 प्रतिशत ± 2 मिमी/सेकेंड मापा गया मान (प्रवाह दर)।<1m/s);

आउटपुट सिग्नल:वर्तमान (4-20mA), पल्स, आवृत्ति, आरएस-485;

सुरक्षा स्तर: IP65.

प्रवाह क्षमता तुलना तालिका

विद्युत चुम्बकीय प्रवाह मीटर की स्थापना

निचली असेंबल स्थिति

DN50 आकार की ड्राइंग

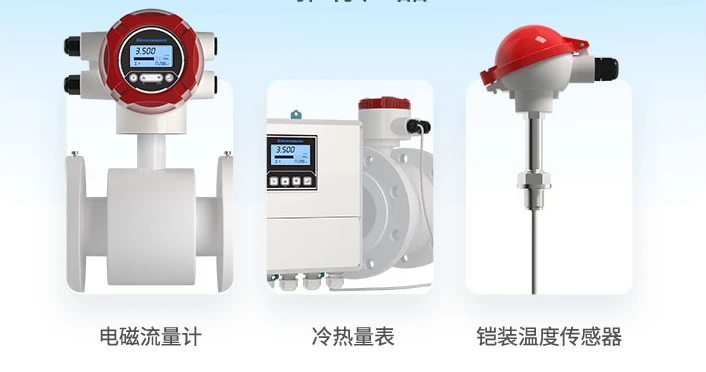

श्रृंखला के उत्पाद

ए. स्थापना स्थल पर बड़े कंपन स्रोत नहीं होने चाहिए, और उपकरणों के पास पाइपलाइनों को स्थिर करने के लिए सुदृढीकरण उपाय किए जाने चाहिए;

बी. बड़े ट्रांसफार्मर, मोटर, पंप और अन्य उपकरणों के पास स्थापित नहीं किया जा सकता है जो विद्युत चुम्बकीय क्षेत्रों के हस्तक्षेप से बचने के लिए बड़े चुंबकीय क्षेत्र उत्पन्न करते हैं;

सी. पूर्ण पाइप संचालन सुनिश्चित करने के लिए सेंसर को पाइपलाइन से जोड़ा जाना चाहिए, अधिमानतः लंबवत रूप से स्थापित किया जाना चाहिए;

डी. ट्रांसमीटर आवरण, परिरक्षित केबल, माप निकाय और दोनों सिरों पर पाइप को ग्राउंड किया जाना चाहिए। ग्राउंडिंग इलेक्ट्रोड को अलग से सेट किया जाना चाहिए, और ग्राउंडिंग प्रतिरोध 10 ओम से कम होना चाहिए। इसे विद्युत या सार्वजनिक ग्राउंडिंग नेटवर्क से नहीं जोड़ा जा सकता है;

ई. पहले 5 गुना और फिर 3 गुना पाइप व्यास वाला एक सीधा पाइप अनुभाग आवश्यक है।

विस्तृत विवरण इस प्रकार है:

यदि माप क्षेत्र में स्थिर-अवस्था वाला भंवर प्रवाह है, तो यह माप की स्थिरता और सटीकता को प्रभावित करेगा। इस बिंदु पर, सामने और पीछे के सीधे पाइप अनुभागों की लंबाई बढ़ाई जा सकती है, प्रवाह स्टेबलाइजर का उपयोग किया जा सकता है, या प्रवाह वेग वितरण को स्थिर करने के लिए माप बिंदु के क्रॉस-सेक्शन को कम किया जा सकता है।

प्रवाहमापी को क्षैतिज और लंबवत रूप से स्थापित किया जा सकता है, लेकिन मापने वाले इलेक्ट्रोड पर तलछट और बुलबुले के प्रभाव से बचने के लिए सुनिश्चित किया जाना चाहिए, और इलेक्ट्रोड अक्ष को क्षैतिज रखना बेहतर है। लंबवत रूप से स्थापित होने पर, द्रव नीचे से ऊपर की ओर प्रवाहित होना चाहिए।

सेंसर को पाइपलाइन के उच्चतम स्थान पर स्थापित नहीं किया जा सकता है, जहां बुलबुले जमा होने का खतरा होता है।

सुनिश्चित करें कि माप के दौरान प्रवाह सेंसर पाइपलाइन में मापा तरल पदार्थ से भरा हुआ है, और कोई गैर-पूर्ण पाइपलाइन स्थिति नहीं होनी चाहिए।

यदि पाइपलाइन भरी नहीं है या आउटलेट खाली है, तो सेंसर को साइफन पाइप पर स्थापित किया जाना चाहिए।
