सोलेनोइड वाल्व

दो-तरफ़ा सोलनॉइड वाल्वएक इनलेट पोर्ट और एक आउटलेट पोर्ट के साथ शट-ऑफ वाल्व हैं। डी-एनर्जेटिक अवस्था में, कोर स्प्रिंग, द्रव दबाव की सहायता से, प्रवाह को बंद करने के लिए वाल्व सीट पर वाल्व सील को दबाए रखता है। सक्रिय होने पर, कोर और सील को सोलनॉइड कॉइल में खींच लिया जाता है और वाल्व खुल जाता है। विद्युत चुम्बकीय बल संयुक्त स्प्रिंग बल और माध्यम के स्थिर और गतिशील दबाव बलों से अधिक है।

तीन-तरफ़ा सोलनॉइड वाल्वतीन पोर्ट कनेक्शन और दो वाल्व सीटें हैं। एक वाल्व सील हमेशा खुली रहती है और दूसरी डी-एनर्जेटिक मोड में बंद रहती है। जब कुंडल सक्रिय होता है, तो मोड उलट जाता है। द्रव माध्यम कार्यशील बंदरगाहों से कैसे जुड़ा है, इसके अनुसार विभिन्न वाल्व संचालन उपलब्ध हैं। वाल्व सीट के नीचे द्रव का दबाव बनता है। कॉइल डी-एनर्जेटिक होने के साथ, एक शंक्वाकार स्प्रिंग वाल्व सीट के खिलाफ निचले कोर सील को कसकर पकड़ता है और द्रव प्रवाह को बंद कर देता है। पोर्ट ए, आर के माध्यम से समाप्त हो जाता है। जब कॉइल सक्रिय होती है, तो कोर को अंदर खींच लिया जाता है, और स्प्रिंग-लोडेड ऊपरी कोर सील पोर्ट आर पर वाल्व सीट को बंद कर देती है। द्रव माध्यम अब पी से ए की ओर बहता है।

प्लंजर-प्रकार के कोर वाले संस्करणों के विपरीत, पिवोटेड-आर्मेचर सोलनॉइड वाल्व में वाल्व बॉडी के अंदर सभी पोर्ट कनेक्शन होते हैं। एक पृथक डायाफ्राम यह सुनिश्चित करता है कि द्रव माध्यम कुंडल कक्ष के संपर्क में नहीं आता है। पिवोटेड-आर्मेचर वाल्व का उपयोग किसी भी तीन-तरफा सोलनॉइड वाल्व ऑपरेशन को प्राप्त करने के लिए किया जा सकता है। पिवोटेड आर्मेचर वाल्व एक मानक सुविधा के रूप में मैनुअल ओवरराइड के साथ प्रदान किए जाते हैं।

आंतरिक रूप से संचालित सोलनॉइड वाल्व या तो दो-तरफ़ा या तीन-तरफ़ा पायलट सोलनॉइड वाल्व से सुसज्जित होते हैं। एक डायाफ्राम या पिस्टन मुख्य वाल्व सीट के लिए सील प्रदान करता है। जब पायलट वाल्व बंद हो जाता है, तो द्रव का दबाव ब्लीड छिद्र के माध्यम से डायाफ्राम के दोनों किनारों पर बनता है। जब तक इनलेट और आउटलेट पोर्ट के बीच दबाव का अंतर होता है, डायाफ्राम के शीर्ष पर बड़े प्रभावी क्षेत्र के आधार पर शट-ऑफ बल उपलब्ध होता है। जब पायलट वाल्व खोला जाता है, तो डायाफ्राम के ऊपरी हिस्से से दबाव कम हो जाता है। नीचे से अधिक प्रभावी शुद्ध दबाव बल अब डायाफ्राम को ऊपर उठाता है और वाल्व खोलता है। सामान्य तौर पर, आंतरिक रूप से संचालित वाल्वों को संतोषजनक उद्घाटन और समापन सुनिश्चित करने के लिए न्यूनतम दबाव अंतर की आवश्यकता होती है।

आंतरिक रूप से संचालित चार-तरफ़ा सोलनॉइड वाल्व का उपयोग मुख्य रूप से हाइड्रोलिक और वायवीय अनुप्रयोगों में डबल-एक्टिंग सिलेंडर को सक्रिय करने के लिए किया जाता है। इन वाल्वों में चार पोर्ट कनेक्शन हैं; एक प्रेशर इनलेट पी, दो-सिलेंडर पोर्ट कनेक्शन ए और बी, और एक एग्जॉस्ट पोर्ट कनेक्शन आर। डी-एनर्जेटिक होने पर, पायलट वाल्व प्रेशर इनलेट से पायलट चैनल के कनेक्शन पर खुलता है। मुख्य वाल्व के दोनों पॉपपेट पर अब दबाव डाला जाता है और स्विच ओवर कर दिया जाता है। अब पोर्ट कनेक्शन P, A से जुड़ा है, और B, R के माध्यम से दूसरे अवरोधक के माध्यम से निकास कर सकता है।

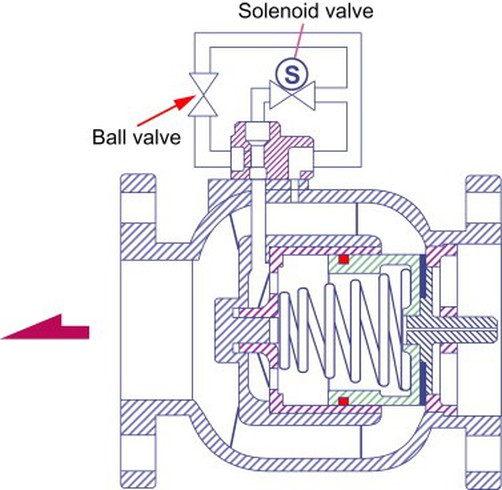

इन प्रकारों के साथ, वाल्व को सक्रिय करने के लिए एक स्वतंत्र पायलट माध्यम का उपयोग किया जाता है। दबाव रहित स्थिति में, वाल्व सीट बंद हो जाती है। एक तीन-तरफ़ा सोलनॉइड वाल्व, जिसे एक्चुएटर पर लगाया जा सकता है, स्वतंत्र पायलट माध्यम को नियंत्रित करता है। जब सोलनॉइड वाल्व सक्रिय होता है, तो पिस्टन को स्प्रिंग की कार्रवाई के विरुद्ध उठाया जाता है और वाल्व खुल जाता है। यदि स्प्रिंग को एक्चुएटर पिस्टन के विपरीत दिशा में रखा जाए तो सामान्य रूप से खुला वाल्व संस्करण प्राप्त किया जा सकता है। इन मामलों में, स्वतंत्र पायलट माध्यम एक्चुएटर के शीर्ष से जुड़ा होता है। चार/दो-तरफ़ा वाल्वों द्वारा नियंत्रित डबल-अभिनय संस्करणों में कोई स्प्रिंग नहीं होता है।
