धातु ट्यूब फ्लोट फ्लो मीटर का उपयोग करके तरल पदार्थ और गैसों को मापने के लिए सात मुख्य बिंदु

धातु ट्यूब फ्लोट फ्लो मीटर का उपयोग करके तरल पदार्थ और गैसों को मापने के लिए सात मुख्य बिंदु

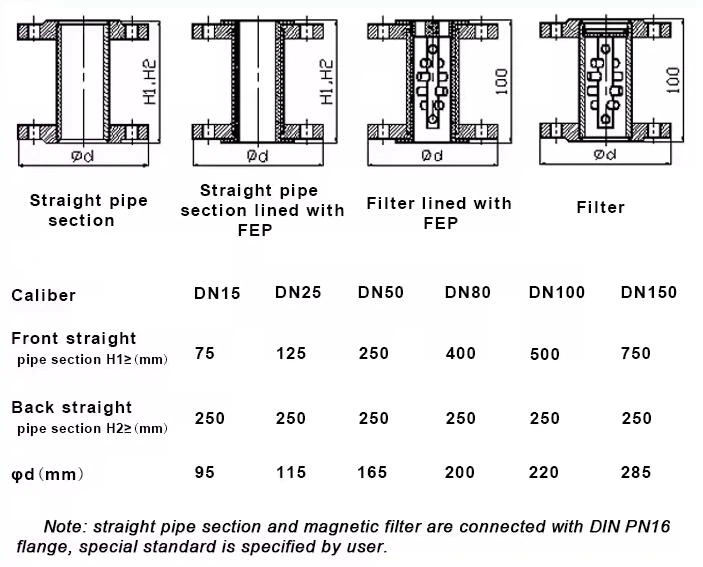

धातु ट्यूब फ्लोट फ्लोमीटर, जिसे धातु रोटर फ्लोमीटर के रूप में भी जाना जाता है, का व्यापक रूप से मध्यम, छोटे और सूक्ष्म प्रवाह दरों को मापने के लिए उपयोग किया जाता है। मापने वाला माध्यम आम तौर पर साफ होता है, क्रिस्टलीकृत और जमना आसान नहीं होता, कम चिपचिपापन वाले तरल पदार्थ, गैस और वाष्प होते हैं, जिन्हें मध्यम प्रवाह दर में धीमे बदलाव की आवश्यकता होती है। उपकरणों की सही स्थापना भविष्य में उनके स्थिर संचालन को सुनिश्चित करने के लिए मौलिक है। क्या उपकरणों को सही तरीके से स्थापित किया जा सकता है, यह एक महत्वपूर्ण संकेतक है जो उपकरण स्थापना के तकनीकी कर्मियों का परीक्षण करता है। स्थापना के दौरान सामना किए जाने वाले विभिन्न प्रभावित करने वाले कारकों के जवाब में, यह लेख निम्नलिखित कारकों का परिचय देता है, जिन्हें दोस्तों को धातु ट्यूब फ्लोट फ्लो मीटर स्थापित करते समय ध्यान देना चाहिए। अधिकांश फ्लोट फ्लो मीटर की स्थापना दिशा को स्पष्ट झुकाव के बिना कंपन मुक्त पाइपलाइनों पर लंबवत रूप से स्थापित किया जाना चाहिए फ्लोट फ्लोमीटर और प्लंब लाइन की केंद्र रेखा के बीच का कोण आम तौर पर 5 डिग्री से अधिक नहीं होता है, और यह एक उच्च परिशुद्धता (1.5 या अधिक) उपकरण है θ 20 डिग्री से कम या बराबर। यदि θ= 12 डिग्री है तो 1% की अतिरिक्त त्रुटि होगी। उपकरणों के लिए कोई सख्त अपस्ट्रीम सीधी पाइप लंबाई की आवश्यकता नहीं है, लेकिन ऐसे निर्माता भी हैं जिन्हें (2-5) डी लंबाई की आवश्यकता होती है, जो वास्तव में आवश्यक नहीं है। 2, गंदे तरल पदार्थों की स्थापना के लिए फिल्टर को उपकरण के अपस्ट्रीम में स्थापित किया जाना चाहिए। जब ​​चुंबकीय युग्मन के साथ एक धातु ट्यूब फ्लोट फ्लोमीटर का उपयोग तरल पदार्थों के लिए किया जाता है जिसमें फेरोमैग्नेटिक अशुद्धियाँ हो सकती हैं, तो उपकरण के सामने एक चुंबकीय फिल्टर स्थापित किया जाना चाहिए। फ्लोट और शंकु की सफाई बनाए रखने के लिए, विशेष रूप से छोटे कैलिबर के उपकरणों के लिए, 24 घंटे के ऑपरेशन के बाद, प्रवाह दर रीडिंग कुछ प्रतिशत बढ़ जाती है। फ्लोट की सतह पर कुछ बाहरी वस्तुएँ होती हैं जिन्हें नंगी आँखों से नहीं देखा जा सकता। फ्लोट को हटा दिया जाता है और मूल प्रवाह दर रीडिंग को बहाल करने के लिए धुंध से पोंछा जाता है।

3, स्पंदित प्रवाह की स्थापना में प्रवाह का स्पंदन शामिल है। यदि इच्छित उपकरण स्थापना स्थान के ऊपर की ओर एक प्रत्यागामी पंप या विनियमन वाल्व है, या डाउनस्ट्रीम में एक महत्वपूर्ण लोड परिवर्तन है, तो माप की स्थिति को बदल दिया जाना चाहिए या पाइपलाइन प्रणाली में सुधारात्मक सुधार किए जाने चाहिए, जैसे कि बफर टैंक जोड़ना; यदि उपकरण में ही दोलन है, जैसे कि माप के दौरान कम गैस का दबाव, अपस्ट्रीम वाल्व का अधूरा खुलना, और उपकरण के डाउनस्ट्रीम में विनियमन वाल्व स्थापित करने में विफलता, इसे दूर करने के लिए लक्षित सुधार किए जाने चाहिए, या इसके बजाय भिगोना उपकरणों वाले उपकरणों का चयन किया जाना चाहिए। 4, सीमा स्थापना का विस्तार: यदि माप के लिए आवश्यक प्रवाह सीमा व्यापक है, और सीमा 10 से अधिक है, तो अलग-अलग प्रवाह सीमाओं वाले दो या अधिक ग्लास ट्यूब फ्लोट फ्लो मीटर अक्सर समानांतर में उपयोग किए जाते हैं। माप के अनुसार, श्रृंखला में जुड़ने के लिए एक या अधिक उपकरणों का चयन किया जाता है। जब प्रवाह दर कम होती है, तो प्रवाह सीमा मीटर का संकेतित मूल्य पढ़ा जाता है, और जब प्रवाह दर अधिक होती है, तो प्रवाह दर मीटर का संकेतित मूल्य पढ़ा जाता है। श्रृंखला कनेक्शन विधि समानांतर कनेक्शन विधि की तुलना में संचालित करना आसान है, और अक्सर वाल्व खोलने और बंद करने की आवश्यकता नहीं होती है, लेकिन दबाव का नुकसान बड़ा होता है। आप इंस्ट्रूमेंट पैनल के अंदर अलग-अलग आकार और वजन के दो फ्लोट भी रख सकते हैं। जब प्रवाह दर कम होती है, तो हल्का फ्लोट रीडिंग लें और जब फ्लोट शीर्ष पर पहुंच जाए, तो भारी फ्लोट रीडिंग लें। सीमा को 50-100 तक विस्तारित किया जा सकता है। 5, तरल को निकालने के लिए, उपकरण में एक सीधी रेखा में गैस इनलेट और आउटलेट के साथ एक कोण धातु फ्लोट फ्लोमीटर का उपयोग करें। तरल के लिए इसका उपयोग करते समय, ध्यान दें कि बाहरी फ्लोट विस्थापन की विस्तारित आस्तीन में अवशिष्ट हवा है या नहीं, और इसे निकाला जाना चाहिए; यदि तरल में छोटे बुलबुले होते हैं जो प्रवाह के दौरान आवरण के अंदर जमा होने की संभावना रखते हैं 6, यदि घनत्व और चिपचिपाहट जैसे माध्यम के मापदंडों के आधार पर आवश्यक रूपांतरण नहीं किया जाता है, तो विनिर्माण संयंत्र के लिए विशेष रूप से अनुकूलित उपकरण, तरल उपकरणों को आमतौर पर पानी के साथ प्रवाह दर के लिए कैलिब्रेट किया जाता है, गैस उपकरणों को हवा के साथ कैलिब्रेट किया जाता है, और निश्चित मूल्य इंजीनियरिंग मानक स्थिति में होता है। जब विभिन्न उपयोग स्थितियों के तहत द्रव घनत्व, गैस का दबाव और तापमान अंशांकन के अनुरूप नहीं होते हैं, तो आवश्यक रूपांतरण किए जाने चाहिए। रूपांतरण सूत्र और विधियाँ प्रत्येक विनिर्माण संयंत्र के उपयोगकर्ता मैनुअल में विस्तृत हैं। 7, फ्लोट फ्लो मीटर का सत्यापन और अंशांकन आमतौर पर इस्तेमाल किए जाने वाले तरल मानक मीटर विधि, वॉल्यूमेट्रिक विधि और वजन विधि; आमतौर पर इस्तेमाल की जाने वाली गैस विधि बेल जार विधि है, जबकि छोटे प्रवाह दरों के लिए साबुन फिल्म विधि का उपयोग किया जाता है। बाहरी विनिर्माण संयंत्रों के कुछ थोक उत्पादों ने शुष्क अंशांकन प्राप्त किया है, जिसमें शंक्वाकार ट्यूब के आकार और फ्लोट के वजन के आकार को नियंत्रित करना शामिल है, अप्रत्यक्ष रूप से प्रवाह मूल्य निर्धारित करना, लागत कम करने के लिए, और केवल उच्च परिशुद्धता वाले उपकरणों को वास्तविक प्रवाह में कैलिब्रेट किया जाता है। कुछ निर्माता शंक्वाकार ट्यूब के शुरुआती बिंदु के आंतरिक व्यास और टेपर के साथ-साथ फ्लोट के आकार को भी सख्ती से नियंत्रित करते हैं। वास्तविक प्रवाह सत्यापन केवल शंक्वाकार ट्यूब की आंतरिक सतह की गुणवत्ता की जांच करने के लिए कार्य करता है। ऐसे निर्माताओं द्वारा उत्पादित उपकरण, शंक्वाकार ट्यूब और फ्लोट्स विनिमेय हैं और उन्हें पूर्ण प्रतिस्थापन की आवश्यकता नहीं है। फ्लोट फ्लो मीटर के लिए मानक मीटर अंशांकन का उपयोग एक कुशल विधि है जिसे विभिन्न विनिर्माण संयंत्रों में लागू किया गया है। कुछ निर्माता एक निश्चित प्रवाह सीमा के भीतर मानक मीटर का उपयोग करके छोटे टेपर के कई वर्गों के साथ ग्लास ट्यूब फ्लोट फ्लोमीटर का उत्पादन करते हैं। मानक मीटर पैमाने की लंबाई बढ़ाकर और मानक मीटर की सटीकता में सुधार करके, अंशांकन कार्य उच्च परिशुद्धता और दक्षता प्राप्त कर सकता है।
