पेट्रोकेमिकल उद्योग में दबाव मापने के उपकरणों का वर्गीकरण और चयन
सबसे पहले, दबाव उपकरणों को वर्गीकृत और छाँटें। उनके उद्देश्यों और उपयोग की आदतों के अनुसार, दबाव मापने वाले उपकरणों को दो श्रेणियों में विभाजित किया जाता है: ऑन-साइट दबाव गेज और रिमोट प्रेशर गेज। फिर, उन्हें उनके माप सिद्धांतों के अनुसार विस्तार से वर्गीकृत किया जाता है।

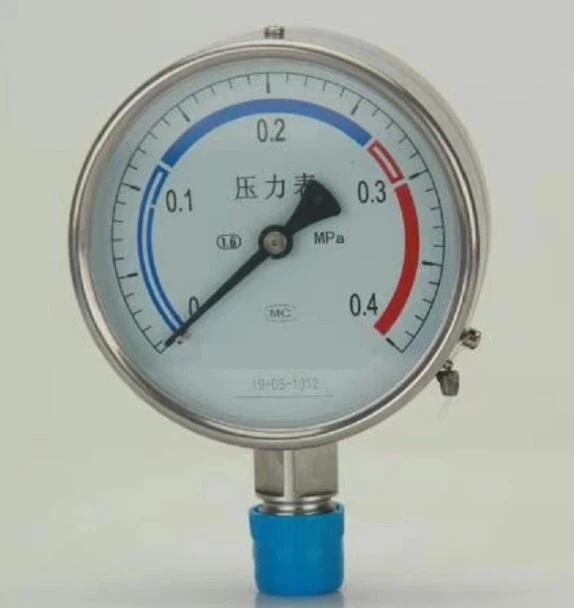

फील्ड प्रेशर गेज को बोर्डन ट्यूब प्रेशर गेज, बेलोज़ प्रेशर गेज, डायाफ्राम प्रेशर गेज, वैक्यूम गेज, एब्सोल्यूट प्रेशर गेज आदि में विभाजित किया जा सकता है। बोर्डन ट्यूब प्रेशर इंस्ट्रूमेंट्स लोचदार तत्वों का उपयोग तत्वों को मापने के रूप में करते हैं। मापते समय, लोचदार विरूपण दबाव की कार्रवाई के तहत होता है। विरूपण के आकार का लागू दबाव के साथ एक निश्चित रैखिक संबंध होता है। मापा दबाव एक सूचक या अन्य डिस्प्ले डिवाइस द्वारा संचरण प्रवर्धन तंत्र (आंदोलन) के माध्यम से इंगित किया जाता है।
रिमोट प्रेशर गेज को सामान्य प्रेशर ट्रांसमीटर, डिफरेंशियल प्रेशर ट्रांसमीटर, प्रेशर स्विच आदि में विभाजित किया जा सकता है। प्रोसेस मीडिया की आवश्यकताओं के अनुसार, प्रेशर स्विच, डायफ्राम सील के साथ प्रेशर स्विच, डिफरेंशियल प्रेशर स्विच आदि को प्रेशर डिटेक्शन के लिए चुना जा सकता है। अलार्म के लिए यंत्र, और आउटपुट संपर्क अधिकतर एसपीडीटी हैं। दबाव स्विच का चयन करते समय दबाव स्विच के सामान्य मूल्य/सेट मूल्य और दबाव स्विच के मृत क्षेत्र के बीच संबंध पर विशेष ध्यान दिया जाना चाहिए। जब भी संभव हो, दबाव स्विच का चयन नहीं किया जाना चाहिए, लेकिन दबाव ट्रांसमीटर का उपयोग किया जाना चाहिए। दबाव ट्रांसमीटर का मुख्य तत्व पीजोइलेक्ट्रिक प्रेशर सेंसर है, और पीजोइलेक्ट्रिक प्रभाव पीजोइलेक्ट्रिक सेंसर का मुख्य कार्य सिद्धांत है। यह निर्दिष्ट मापित दबाव बल को महसूस (या प्रतिक्रिया) कर सकता है और इसे कुछ नियमों के अनुसार आउटपुट के लिए उपलब्ध संकेतों (आमतौर पर विद्युत संकेतों) में परिवर्तित कर सकता है। जब आउटपुट एक निर्दिष्ट मानक संकेत होता है (उदाहरण के लिए 4 ~ 20mA DC करंट, 1 ~ 5V DC वोल्टेज), तो यह एक प्रेशर ट्रांसमीटर बन जाता है। संसाधित विद्युत संकेतों को डाटा अधिग्रहण, डाटा प्रोसेसिंग, रिकॉर्डिंग और प्रिंटिंग इत्यादि के लिए प्रक्रिया नियंत्रण प्रणाली में प्रेषित किया जा सकता है।
कुछ विशेष दबाव मापने वाले उपकरण भी हैं, जैसे इलेक्ट्रिक कॉन्टैक्ट प्रेशर गेज, लिक्विड कॉलम प्रेशर गेज, एयर बैग प्रेशर गेज, हाई-प्रेशर प्रेशर गेज (प्रेशर ट्रांसमीटर), आदि।
जैसा कि पेट्रोकेमिकल उद्योग की कामकाजी परिस्थितियां और वातावरण अपेक्षाकृत जटिल हैं, डिजाइनरों को विभिन्न प्रकार के दबाव उपकरणों और उनके मापने के सिद्धांतों से परिचित होना चाहिए, और साथ ही, वास्तविक कामकाजी परिस्थितियों का सावधानीपूर्वक विश्लेषण करना चाहिए, ताकि सबसे उचित दबाव उपकरणों का चयन किया जा सके। , पेट्रोकेमिकल उत्पादन में अपनी पेशेवर ताकत का योगदान करते हैं, विशिष्ट उत्पादन दक्षता में सुधार को बढ़ावा देते हैं और उत्पादन सुरक्षा की गारंटी में सुधार करते हैं।
दबाव गेज की मापने की सीमा का चयन आम तौर पर अंतिम उत्पादों की मानक श्रृंखला के अनुरूप होता है। विशिष्ट परियोजना डिजाइन की प्रक्रिया में निर्माता के नमूने या प्रासंगिक राष्ट्रीय मानकों और विशिष्टताओं का संदर्भ लें। आम तौर पर, स्थिर दबाव को मापते समय, सामान्य ऑपरेटिंग दबाव पूर्ण सीमा का 1/3 ~ 2/3 होता है। नाड़ी के दबाव को मापने या संभवतः थोड़े समय के लिए सीमा से अधिक होने की स्थिति में, ओवर-वोल्टेज सुरक्षा उपकरण की आवश्यकता होती है। जब गैस का दबाव 2.5 एमपीए से अधिक या बराबर होता है या तरल दबाव 6 एमपीए से अधिक या बराबर होता है, तो दबाव राहत उपकरण आवास के साथ दबाव गेज की आवश्यकता होती है। आम तौर पर, माप के लिए उपयोग किए जाने वाले दबाव गेज, कैप्सूल दबाव गेज और डायाफ्राम दबाव गेज की सटीकता 1.6 है। सटीक माप और अंशांकन के लिए दबाव गेज की सटीकता {{10}}.5, 0.2 या यहां तक कि 0.1 है। कैपेसिटिव या कंपन आवृत्ति मापने वाले तत्वों को दबाव ट्रांसमीटर के रूप में चुना जाता है। HART संचार प्रोटोकॉल के साथ दो वायर स्मार्ट ट्रांसमीटर आउटपुट 4-20 mA DC। माप सटीकता ज्यादातर ± 0.1 प्रतिशत है।
