सर्द दबाव नापने का यंत्र का रीडआउट और दबाव रूपांतरण

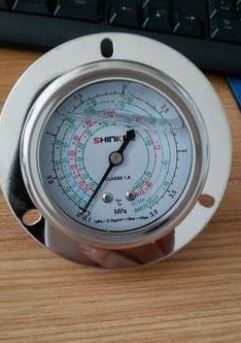

रेफ्रिजरेंट प्रेशर गेज को रेफ्रिजरेंट या फ्लोरीन गेज भी कहा जाता है। इसका उपयोग प्रशीतन प्रणाली के वर्तमान दबाव को मापने के लिए किया जाता है। यह मुख्य रूप से सिस्टम के विभिन्न चरणों में रेफ्रिजरेंट के दबाव को मापने के लिए उपयोग किया जाता है। वर्तमान में, हमारे देश में रेफ्रिजरेंट प्रेशर गेज की सटीक आवश्यकता 2.5 ग्रेड तक है। आज हम बात करेंगे कि प्रेशर गेज को संख्यात्मक रूप से कैसे पढ़ा जाता है। हम जानते हैं कि रेफ्रिजरेशन प्रेशर गेज को आम तौर पर "हाई प्रेशर गेज" और "लो प्रेशर गेज" में विभाजित किया जाता है, यानी कम प्रेशर गेज का अधिकतम रीडिंग वैल्यू 1.8 एमपीए या 18 बार होता है, जैसा कि नीचे दिए गए चित्र में दिखाया गया है, जबकि एक उच्च दबाव गेज का अधिकतम पढ़ने का मूल्य 3.8 एमपीए या 38 बार है, जैसा कि नीचे दिए गए चित्र में दिखाया गया है:
के ऊपर:
पहली रिंग R22 रेफ्रिजरेंट ग्रीन है।
दूसरा LAP R134A सर्द नीला।
तीसरा लैप रेड रेफ्रिजरेंट R404A है।
चौथा लैप R407C रेफ्रिजरेंट ग्रीन है।
पांचवां सर्कल प्रेशर वैल्यू की रेड लाइन है, जो एमपीए यूनिट्स में है।
छठा वलय प्रेशर ब्लैक लाइन है, जो PSI में प्रेशर लाइन है। तापमान रेखा डिग्री सेंटीग्रेड में है। सामान्य दबाव नापने का यंत्र कई प्रकार के रेफ्रिजरेंट सिस्टम के दबाव को मापने के लिए इस्तेमाल किया जा सकता है।
उच्च और निम्न दबाव गेज के दबाव मूल्य को कैसे पढ़ें:
लो प्रेशर गेज का पांचवा सर्कल प्रेशर वैल्यू रेड लाइन है, एमपीए यूनिट्स में प्रेशर वैल्यू लाइन है, जैसे कि पॉइंटर "0.2" जो कि 0.2 एमपीए का करंट प्रेशर है। आइए एक नजर डालते हैं कि हाई-प्रेशर गेज कैसे पढ़ता है। पांचवीं अंगूठी एमपीए इकाइयों में दबाव मूल्य की लाल रेखा है। यदि सूचक "3" तक पहुंचता है, तो वर्तमान दबाव 3 एमपीए है।
2. विभिन्न दबाव इकाइयों का रूपांतरण 1 (एमपीए)=145 (पीएसआई)=10.2 (केजी/सीएम 2)=10 (बार)=9.8 (एटीएम)। 1 (पीएसआई)=0.006895 (एमपीए)=0.0703 (केजी/सीएम 2)=0.0689 (बार)=0.068 (एटीएम)।
1 (बीएआर)=0.1 (एमपीए)=14.503 (पीएसआई)=1.0197 (किलो/सेमी2)=0.987 (एटीएम)।
1(एटीएम)=0.101325 (एमपीए)=14.696 (पीएसआई)=1.0333 (केजी/सीएम2)=1.0133 (बार)। एमपीए, पीएसआई, केजी/सीएम
बार, वायुमंडलीय दबाव (एटीएम)
