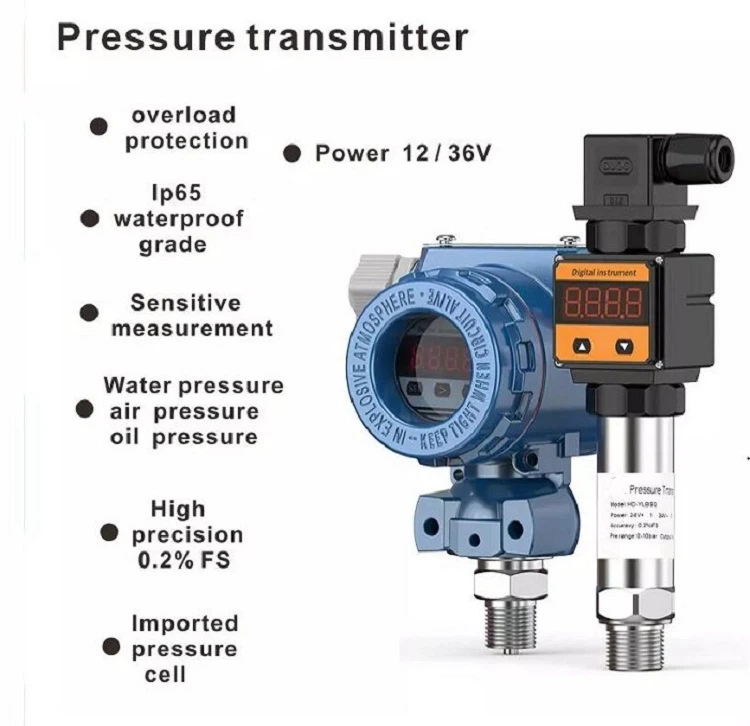

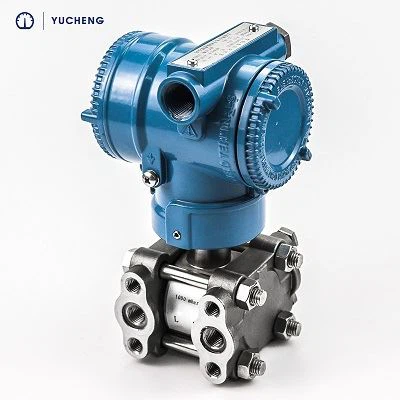

3051 दबाव ट्रांसमीटर

3051 दबाव ट्रांसमीटर

पैकेजिंग एवं डिलिवरी

विक्रय इकाइयाँ:

एकल आइटम

एकल पैकेज का आकार:

30X16X12 सेमी

एकल सकल वजन:

1.000 किग्रा

पैकेज का प्रकार: कार्टन और लकड़ी का बक्सा।

वर्तमान आउटपुट ट्रांसमीटरों के लिए आमतौर पर उपयोग की जाने वाली दो आउटपुट रेंज हैं: 0-20mA और 4-20mA। जब करंट ट्रांसमीटर न्यूनतम और अधिकतम करंट आउटपुट करता है, तो वे करंट ट्रांसमीटर द्वारा कैलिब्रेटेड न्यूनतम और अधिकतम रेटेड आउटपुट मान का प्रतिनिधित्व करते हैं।

निम्नलिखित एक वर्तमान ट्रांसमीटर का एक उदाहरण है जिसकी माप सीमा {{0}}A है। 0-20mA के आउटपुट वाले ट्रांसमीटरों के लिए, 0mA करंट इनपुट 0A मान से मेल खाता है, जबकि 4-20mA के आउटपुट वाले ट्रांसमीटरों के लिए, 4mA करंट इनपुट 0A मान से मेल खाता है। दोनों प्रकार के सेंसर का 20mA करंट 100A मान से मेल खाता है।

सर्किट डिज़ाइन के संदर्भ में, 0-20mA के आउटपुट वाले ट्रांसमीटरों के लिए, हमें केवल एक उपयुक्त स्टेप-डाउन अवरोधक का चयन करना होगा और सीधे {{2}V या 0-10V वोल्टेज को परिवर्तित करना होगा। ए/डी कनवर्टर के इनपुट इंटरफेस पर एक डिजिटल सिग्नल में अवरोधक। सर्किट डिबगिंग और डेटा प्रोसेसिंग अपेक्षाकृत सरल हैं। हालाँकि, नुकसान यह है कि ट्रांसमीटर की क्षति, साथ ही ट्रांसमीटर आउटपुट के खुले सर्किट और शॉर्ट सर्किट में अंतर करना असंभव है।

4-20mA आउटपुट वाले ट्रांसमीटरों के लिए, सर्किट डिबगिंग और डेटा प्रोसेसिंग काफी बोझिल है। लेकिन इस प्रकार का ट्रांसमीटर यह निर्धारित कर सकता है कि क्या सर्किट में कोई खराबी है और क्या ट्रांसमीटर सर्किट कनेक्ट नहीं होने पर सामान्य सीमा के भीतर (सामान्य ऑपरेशन के दौरान 4mA के न्यूनतम मूल्य के साथ) करंट का पता लगाकर ट्रांसमीटर क्षतिग्रस्त है या नहीं। शॉर्ट सर्किट या क्षति का. इसलिए, इसका व्यापक रूप से उपयोग किया गया है।

इस तथ्य के कारण कि जब {0}}mA ट्रांसमीटर 4mA आउटपुट करता है, तो सैंपलिंग रेसिस्टर पर वोल्टेज 0 के बराबर नहीं होता है, और डिजिटल मात्रा सीधे एनालॉग-टू-डिजिटल द्वारा परिवर्तित हो जाती है रूपांतरण सर्किट 0 नहीं है, माइक्रोकंट्रोलर सीधे इसका उपयोग नहीं कर सकता है, और सूत्रों के माध्यम से गणना करना बहुत जटिल है। इसलिए, सामान्य प्रसंस्करण विधि एक हार्डवेयर सर्किट के माध्यम से नमूना अवरोधक पर 4mA द्वारा उत्पन्न वोल्टेज ड्रॉप को खत्म करना है, और फिर ए/डी रूपांतरण करना है। इस प्रकार का पहला हार्डवेयर सर्किट RCV420 है, जो एक सटीक I/V रूपांतरण सर्किट है। LM258 का उपयोग करके एक स्व-निर्मित I/V रूपांतरण सर्किट भी है। इस सर्किट में दो तार वाले करंट ट्रांसमीटर, 24V और एक सैंपलिंग रेसिस्टर द्वारा उत्पन्न 4-20mA का करंट लूप होता है, जो सैंपलिंग रेसिस्टर पर 1-5V वोल्टेज ड्रॉप उत्पन्न करता है और इस वोल्टेज मान को इनपुट करता है। एम्पलीफायर LM258 के तीन पिन। प्रतिरोधक वोल्टेज विभक्त सर्किट का उपयोग एकीकृत सर्किट LM258 के 2 पिनों पर एक निश्चित वोल्टेज मान उत्पन्न करने के लिए किया जाता है, जिसका उपयोग नमूना अवरोधक पर 4mA करंट द्वारा उत्पन्न वोल्टेज ड्रॉप को ऑफसेट करने के लिए किया जाता है। इसलिए जब दो तार वाले वर्तमान ट्रांसमीटर का न्यूनतम मान 4mA है, तो LM258 के 3 और 2 पिन के बीच वोल्टेज अंतर मूल रूप से 0V है। LM258 और इसका कनेक्टेड रेसिस्टर एक एडजस्टेबल वोल्टेज एम्प्लीफिकेशन सर्किट बनाते हैं, जो सैंपलिंग रेसिस्टर पर दो वायर करंट ट्रांसमीटर के करंट के वोल्टेज मान को बढ़ाता है और इसे पढ़ने के लिए LM258 के 1 पिन के माध्यम से एनालॉग/डिजिटल रूपांतरण सर्किट में आउटपुट करता है। माइक्रोकंट्रोलर सीपीयू. डेटा प्रोसेसिंग विधियों के माध्यम से दो तार वाले करंट ट्रांसमीटर के 4-20mA करंट को एलसीडी/एलईडी स्क्रीन पर 0-100A मान के रूप में प्रदर्शित किया जाता है।

दबाव की श्रेणी	-1-0~1 बार...600 बार वैकल्पिक
उत्पादन	4~20mA,0~5V/0~10V/0.5~4.5V
बिजली की आपूर्ति	12वीडीसी~36वीडीसी
शुद्धता	0.5 प्रतिशत एफएस, 1 प्रतिशत एफएस
दबाव बंदरगाह	जी1/4''; G1/2'';1/4''NPT या अनुकूलित द्वारा
इलेक्ट्रॉनिक पोर्ट	DIN43650 हिर्शमैन, डायरेक्टली केबल, एम12 4 पिन
वर्किंग टेम्परेचर	35 डिग्री ~ प्लस 125 डिग्री
भंडारण तापमान	-40 डिग्री ~125 डिग्री
अस्थायी मुआवजा	0 डिग्री ~50 डिग्री
शून्य तापमान बहाव	0.02 प्रतिशत एफएस/डिग्री/वर्ष से कम या उसके बराबर
IP रेटिंग	आईपी65









बाज़ार	राजस्व (पिछला वर्ष)	कुल राजस्व (प्रतिशत)
उत्तरी अमेरिका	गोपनीय	40
दक्षिण अमेरिका	गोपनीय	12
पूर्वी यूरोप	गोपनीय	3
दक्षिण - पूर्व एशिया	गोपनीय	1
अफ़्रीका	गोपनीय	5
ओशिनिया	गोपनीय	1
मध्य पूर्व	गोपनीय	2
पूर्वी एशिया	गोपनीय	2
पश्चिमी यूरोप	गोपनीय	3
सेंट्रल अमेरिका	गोपनीय	2
उत्तरी यूरोप	गोपनीय	3
दक्षिणी यूरोप	गोपनीय	5
दक्षिण एशिया	गोपनीय	4
घरेलू बाजार	गोपनीय	17

3051 प्रेशर ट्रांसमीटर खरीदते समय, विशिष्ट स्थिति के अनुसार संबंधित प्रेशर ट्रांसमीटर चुनें, मैं माप माध्यम निर्धारित करता हूं 3051 दबाव ट्रांसमीटर माध्यम के क्षरण की डिग्री को मापता है और क्षरण की डिग्री के आधार पर संबंधित ट्रांसमीटर का चयन करता है। सामान्यतया, अलगाव इकाई के रूप में स्टेनलेस स्टील वाले ट्रांसमीटरों का उपयोग गैर मजबूत एसिड और मजबूत क्षार के लिए किया जा सकता है। अन्यथा, केवल विशेष ट्रांसमीटर जैसे कि जंग की रोकथाम के लिए डिज़ाइन किए गए टाइटेनियम मिश्र धातु का चयन किया जा सकता है। 2, माप सीमा और विधि निर्धारित करें माप सीमा का चयन करते समय, आम तौर पर वास्तविक माप सीमा, ओवरवॉल्टेज माप सीमा पर विचार करना आवश्यक होता है, और चयनित सीमा अधिकतम माप सीमा पर आधारित होनी चाहिए, जबकि ओवरवॉल्टेज माप सीमा के आकार पर भी विचार करना चाहिए। इसके अलावा, एक सटीक माप पद्धति चुनना आवश्यक है। यदि विभेदक दबाव मापते हैं, तो विभेदक दबाव ट्रांसमीटर मॉडल श्रृंखला, माप सीमा, अधिक दबाव सीमा, माप विधि PT110/PT110S/PT210, न्यूनतम 0-0.5MPa, अधिकतम 0-500MPa, 2 बार चुनना आवश्यक है। रेंज (रेंज)<10Mpa), 1.5 times the range (range>10Mpa), गेज दबाव YSZK310, न्यूनतम 0-50KPa, अधिकतम 0-40MPa, रेंज का 2 गुना (रेंज<10Mpa), 1.5 times the range (range>10एमपीए), गेज दबाव/पूर्ण दबाव YS31/32/33 न्यूनतम 0-1केपीए, अधिकतम 0-160एमपीए, 6 गुना रेंज (रेंज<20KPa), 0.2MPa (range 20-100kpa), 2 times range (range>100kpa), गेज दबाव/अंतर दबाव/पूर्ण दबाव III सटीकता सीमा निर्धारित करें, तापमान सीमा की भरपाई करें और तापमान सीमा का उपयोग करें। आपको मापने के लिए आवश्यक न्यूनतम सटीकता के अनुसार, आम तौर पर ऐसा उत्पाद चुनें जो आवश्यक न्यूनतम सटीकता से थोड़ा अधिक हो। चयन करते समय, दीर्घकालिक स्थिरता संकेतकों पर भी विचार करना आवश्यक है। तथाकथित उपयोग तापमान सीमा सामान्य ऑपरेशन के दौरान मापने वाले माध्यम की तापमान सीमा को संदर्भित करती है, और उपयोग तापमान सीमा अधिकतम तापमान सीमा को संदर्भित करती है जो उपयोग प्रक्रिया के दौरान उत्पन्न हो सकती है। आम तौर पर, एक मॉडल श्रृंखला का चयन करते समय जो आवश्यक तापमान सीमा से थोड़ी बड़ी होती है, मुआवजा तापमान सीमा तापमान सीमा सटीकता का उपयोग करती है।   सामान्य प्रश्न:   प्रश्न: इंटेलिजेंट ट्रांसमीटर के रेटूल निरीक्षण की सामग्री क्या है? ए: बुद्धिमान ट्रांसमीटर के रीट्यूनिंग निरीक्षण की सामग्री में दो पहलू शामिल हैं: फ़ंक्शन जांच और दबाव जांच। प्रश्न: प्रेशर ट्रांसमीटर कैसे काम करता है? ए: यह 3151 कैपेसिटिव प्रेशर सेंसर पर आधारित है, जो उन्नत माइक्रोकंट्रोलर और सेंसरडिजिटल माप तकनीक का उपयोग करता है, उच्च सटीकता एल्गोरिदम का अनुप्रयोग, यह सुनिश्चित करने के लिए कि उच्च परिशुद्धता माप का दबाव संकेत। प्रश्न: बुद्धिमान ट्रांसमीटर के संचार इंटरफ़ेस में किस बस तकनीक का उपयोग किया जाता है? ए: बुद्धिमान ट्रांसमीटर का संचार इंटरफ़ेस उन्नत HART, FF H1, PROFIBUS PA बस तकनीक है। प्रश्न: एक बुद्धिमान ट्रांसमीटर कितने भागों से बना होता है? ए: बुद्धिमान ट्रांसमीटर की तार्किक संरचना समान होती है और यह पांच भागों से बना होता है: सेंसर, उपकरण कार्ड, संचार कार्ड, लिक्विड क्रिस्टल डिस्प्ले कार्ड और टर्मिनल कार्ड।
