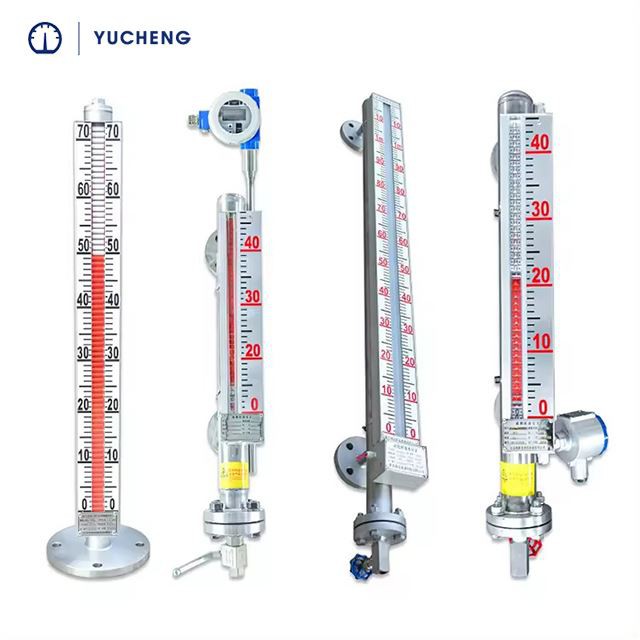

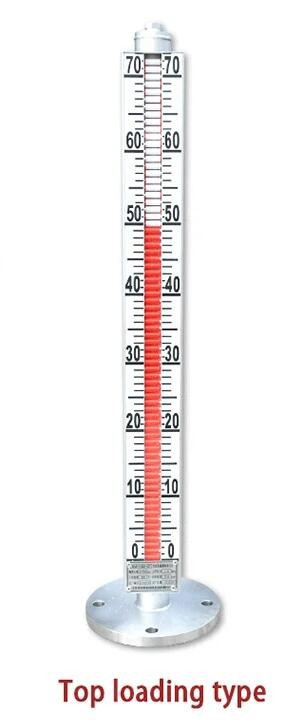

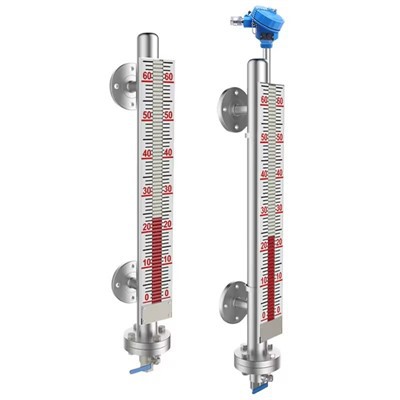

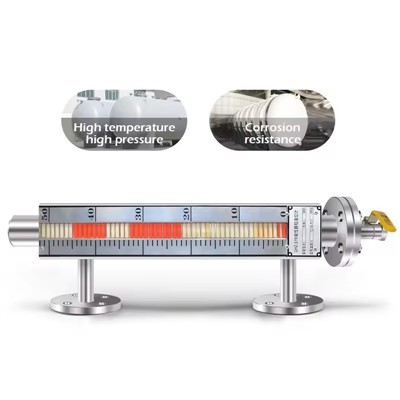

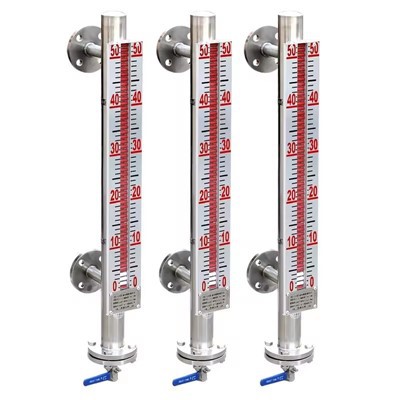

चुंबकीय प्रकार स्तर संकेतक

चुंबकीय प्रकार स्तर संकेतक,

बाईलोर लेवल गेज

उच्च दबाव बॉयलर स्टीम ड्रम पर कंडेनसेट पानी और भाप के स्तर के संकेत के लिए बाइकलर स्तर गेज का उपयोग किया जाता है।

बाइकलर स्तर गेज हरे रंग में पानी (निचला भाग) और लाल रंग में भाप (ऊपरी भाग) को इंगित करता है।

इस उपकरण में एक स्टेनलेस स्टील बॉडी होता है जिसमें एक ट्रेपज़ॉइड क्रॉस सेक्शन होता है, शरीर के सामने और पीछे दो ग्लास सेट, एक बाइकलर फिल्टर और बैक ग्लास के पीछे एक इलुमिनेटर होता है।

कांच के चेहरे शरीर के ट्रेपेज़ॉइड क्रॉस सेक्शन के पैरेलेल बैस नहीं हैं,

एक लाल और हरे रंग का फ़िल्टर पीछे के कांच के पीछे स्थित होता है। इलुमिनेटर लाइट को लाल और हरे रंग की लाइट किरणों में परिवर्तित करता है।

लाल किरणों और हरी किरणों में कांच, पानी और भाप के माध्यम से विशिष्ट रूप से गुजरते समय अपवर्तन के अलग -अलग सूचकांक होते हैं।

प्रोडक्ट का नाम	चुंबकीय प्रकार स्तर संकेतक
सामग्री	स्टेनलेस स्टील
माप -सीमा	300- 15000 मिमी
कार्य का दबाव	1। 0-32 m Pa
मध्यम का अनुपात	0 से अधिक या बराबर। 42g/cm3
चिपचिपापन	0 से कम या बराबर
उत्पादन	4-20 मा/2wire हार्ट
ब्रांड	Exiail ct 4- t6 Ex6 ii ct 4- t6



निचले हिस्से में जहां पानी कंडेनसेट संचित होता है, लाल किरणों को विचलित किया जाता है, और गैर-समानांतर चश्मा के कारण सामने के गिलास से नहीं गुजर सकता है, लेकिन हरी किरणें सामने के कांच तक पहुंच सकती हैं, इसलिए ऑब्जर्वर हरे रंग में स्तर के गेज के इस हिस्से को देखता है।

ऊपरी भाग में जहां में भाप होती है, इसके विपरीत हरी किरणें विचलित हो जाती हैं और सामने के ग्लास से गुजर नहीं सकती हैं, लेकिन लाल किरणें सामने के कांच के माध्यम से गुजरती हैं, और स्तर गेज का यह हिस्सा लाल रंग में है।

उच्च तापमान के कारण, सामने और पीछे के चश्मे को माइका शील्ड द्वारा संरक्षित किया जाता है।

क्योंकि बाइकलर लेवल गेज का उपयोग उच्च दबाव वाले बॉयलर स्टीम ड्रम के लिए किया जाता है, इसे ASME बॉयलर और प्रेशर पोत कोड -सेट के अनुसार डिज़ाइन किया जाना चाहिए। मानक।

बाइकोलर स्तर गेज इलुमिनेटर स्थापना क्षेत्र के खतरनाक क्षेत्र वर्गीकरण के लिए उपयुक्त होना चाहिए।



स्तरीय गेज वाल्व

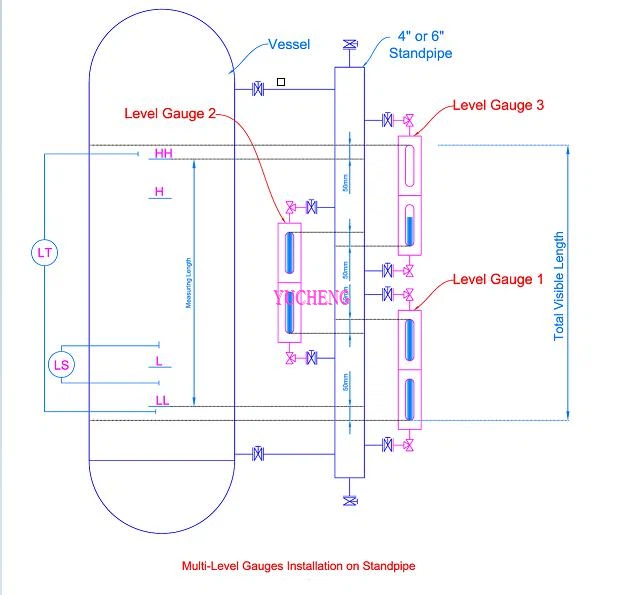

ग्लास लेवल गेज पोत या टैंक से जुड़ा हुआ है, जिसमें लेवल गेज के ऊपर और नीचे दो मुर्गा वाल्व हैं

मुर्गा वाल्व एक कोण वाल्व है कि वाल्व के इनलेट और आउटलेट के बीच का कोण 90 डिग्री है।

मुर्गा वाल्व का आउटलेट जो पोत नोजल से जुड़ा होता है, आमतौर पर फुलाया जाता है।

लेवल गेज के लिए मुर्गा वाल्व कनेक्शन सामान्य रूप से 1/2 '' या 3/4 '' NPTF थ्रेड कनेक्शन है, लेकिन जोखिम में कमी को अवरुद्ध करने के कारण 3/4 '' NPTF को पसंद किया जाता है।

शीर्ष मुर्गा वाल्व में वेंट प्लग या वेंट वाल्व के लिए एक और 1/2 '' कनेक्शन है।

इसी तरह, नीचे मुर्गा वाल्व में ड्रॉइन प्लग या ड्रेन वाल्व के लिए 1/2 '' कनेक्शन है।

वेंट / ड्रेन के लिए प्लग का उपयोग करना एक किफायती समाधान है, लेकिन ऑपरेशन और रखरखाव के वर्षों के बाद यह स्तर गेज और पोत कमजोर पिंट और रिसाव स्रोत को रोक देता है।

इसलिए, प्लग के बजाय 1/2 '' वेंट / ड्रॉइन वाल्व का चयन करने की सिफारिश की जाती है।

मुर्गा वाल्व को ऑफसेट प्रकार होना चाहिए जिसमें वाल्व स्टेम में गेज बॉडी एक्सिस के लिए एक ऑफसेट होता है ताकि बॉटल ब्रश के साथ गालों की सफाई की अनुमति हो, मुर्गा वाल्व को खोलने और स्तर गेज को हटाने की अनुमति मिलती है।

लेकिन ऑफसेट को बाएं -हेड या दाएं -हंग दिया जा सकता है, जिसे डेटा शीट में ऑर्डर से पहले परिभाषित करने की आवश्यकता है, पोत पर लेवल गेज नलिका स्थान और सीढ़ी के एक्सेस प्वाइंट को देखते हुए।

इसके अलावा, यदि शीर्ष मुर्गा वाल्व एक दाहिने हाथ की ऑफसेट वाल्व है, तो नीचे मुर्गा वाल्व बाएं हाथ से ऑफसेट वाल्व होना चाहिए।

इस समस्या को एक रोटेटेबल हेड कॉक वाल्व का चयन करके हल किया जा सकता है जिसे स्थापना के दौरान गेज बॉडी के बाईं ओर या दाईं ओर स्थापित किया जा सकता है।
