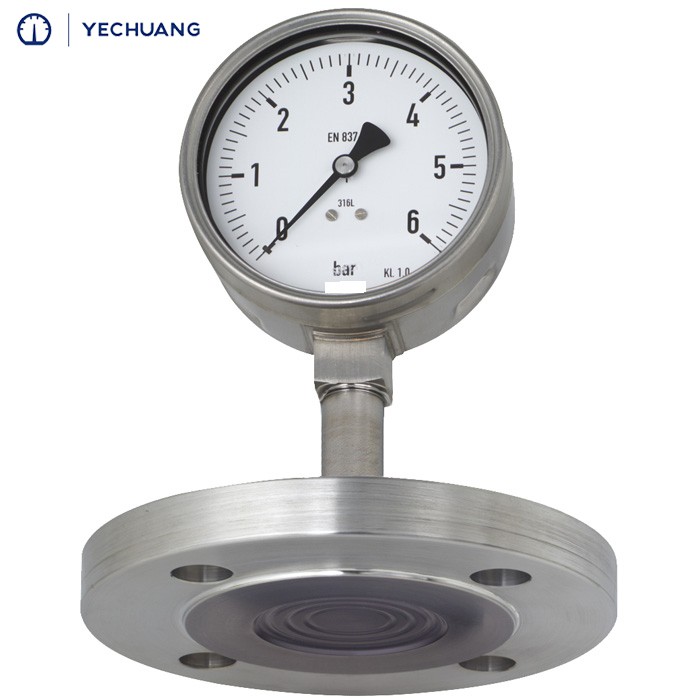

फ्लश प्रकार निकला हुआ डायाफ्राम सील

फ्लश प्रकार निकला हुआ डायाफ्राम सील

विशेषताएं

• Welded diaphragm seal

• Variety of wetted parts materials

• Filling port in the upper housing

• Suitable for pressure gauges, switches and transmitters

निकला हुआ किनारा आकार

DN25 से DN100 तक

From 2" up to 4"

दाब मूल्यांकन

PN16 से PN400 तक

150 एलबीएस से 2500 एलबीएस . तक

अनुप्रयोग

रासायनिक और पेट्रो रसायन उद्योग

मशीन और उपकरण निर्माण

अपतटीय प्रतिष्ठान

व्यर्थ पानी का उपचार







तकनीकी विनिर्देश	डीएफ
प्रक्रिया कनेक्शन आकार, निकला हुआ किनारा rating	2", 3", 4", DN25, DN50, DN80, DN100, others on request Rating ANSI EN 150 lbs, 300 lbs, 600 lbs, 900 lbs, 1500 lbs, 2500 lbs PN16, PN40, PN63, PN100, PN160, PN250, PN400
Construction  Fill port	Machined flange with welded flush diaphragm  In hexagon of instrument connection with stainless steel ball and set screw
मापने का सिद्धांत	निकला हुआ किनारा के लिए वेल्डेड डायाफ्राम, सीलिंग सतह पर वेल्डेड वैकल्पिक मिश्र धातु, या डायाफ्राम और सीलिंग सतह पर चिपके हुए वैकल्पिक वैक्यूम प्रूफ फोइल
साधन कनेक्शन (महिला) एएनएसआई/एएसएमई आईएसओ 228-1	½ NPT  G ½, others on request
सीलिंग सतह ANSI/ASME EN	B16.5 RF, optional RTJ  EN 1092-1 Form B1
सामग्री (गीले हिस्से) निकला हुआ किनारा डायाफ्राम	स्टेनलेस स्टील 316Ti (1.4571) डायाफ्राम स्टेनलेस स्टील 316L (1.4435), वैकल्पिक वेल्डेड टैंटलम, Hastelloy B2, Hastelloy C276, Monel 400, अनुरोध पर अन्य, वैकल्पिक सरेस से जोड़ा हुआ वैक्यूम प्रूफ फोइल PTFE, चांदी, अनुरोध पर अन्य
सामग्री (गैर गीला भागों) निकला हुआ उपकरण कनेक्शन केशिका और कवच	स्टेनलेस स्टील 316Ti (1.4571) स्टेनलेस स्टील 316Ti (1.4571) स्टेनलेस स्टील 316Ti (1.4571) और स्टेनलेस स्टील 304 (1.4301)
शुद्धता	अतिरिक्त 0, घुड़सवार उपकरण की निर्दिष्ट सहनशीलता के लिए 5 प्रतिशत
न्यूनतम सीमा अवधि (100=T5500)	डीएम 28=6 बार, डीएम 38=1,6 बार, डीएम 52=1 बार, डीएम 80=0,6 बार
तरल पदार्थ भरना (तापमान सीमा)	ग्लिसरीन ({{{20}}}/400 डिग्री F, -18/204 डिग्री - वैक्यूम या कंपाउंड रेंज के लिए नहीं) सिलिकॉन (-40/600 डिग्री F, -40/ 315 डिग्री), हेलोकार्बन (-70/300 डिग्री फ़ारेनहाइट, -56/149 डिग्री) सिल्थरम 800 (-40/750 डिग्री फ़ारेनहाइट, -40/400 डिग्री), वनस्पति तेल (32/248 डिग्री फ़ारेनहाइट, 0/120 डिग्री) , नियोबी एम -20 (0/320 डिग्री फ़ारेनहाइट, -17/160 डिग्री), अनुरोध पर अन्य, चयनित सामग्री और कॉन्फ़िगरेशन के आधार पर भी
बढ़ते	प्रत्यक्ष, वैकल्पिक रूप से केशिका के साथ
वजन सूखा किलो	निकला हुआ किनारा आकार के आधार पर
सहायक उपकरण, विकल्प	फ्लशिंग रिंग, प्रेशर गेज, प्रेशर स्विच, कूलिंग एलिमेंट, केशिकाएं
